电源防雷箱

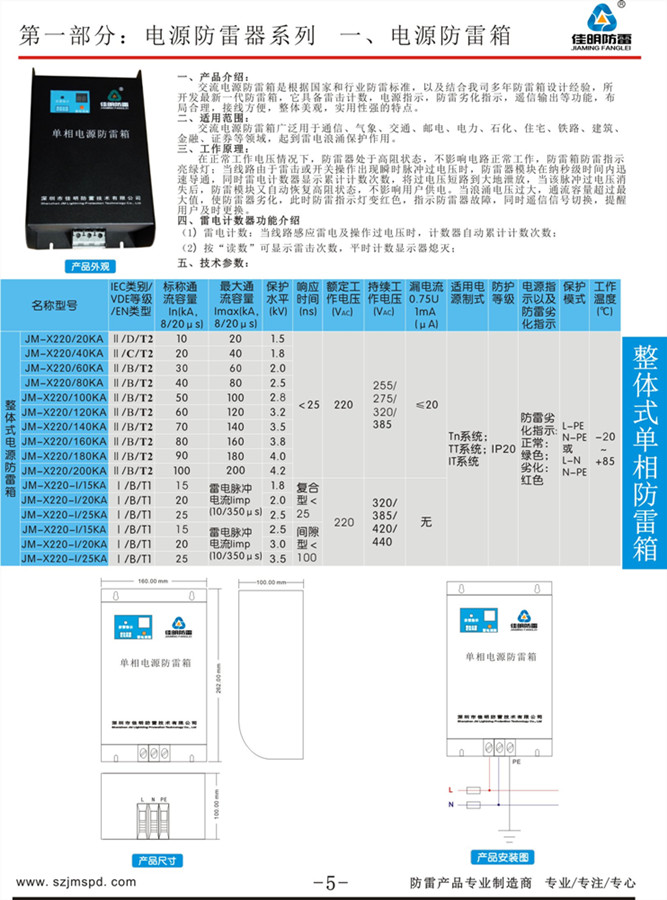

单相电源防雷箱(整体式)





一、产品介绍
      佳明单相交流电源防雷箱是根据国家和行业防雷标准,以及结合我司多年防雷箱设计经验,所开发最新一代防雷箱,它具备雷击计数,电源指示,防雷劣化指示,遥信输出等功能,布局合理,接线方便,整体美观,实用性强的特点。

二、适用范围
     单相交流电源防雷箱广泛用于通信、气象、交通、邮电、电力、石化、住宅、铁路、金融、证券等领域,起到雷电浪涌保护作用。

三、工作原理
     在正常工作电压情况下,防雷模块处于高阻状态,不影响电路正常工作,防雷箱防雷指示亮绿灯(电源指示与防雷指示集成)。
     当线路由于雷击或开关操作出现瞬时脉冲过电压时,防雷器模块在纳秒级时间内迅速导通,同时雷电计数器显示累计计数次数,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响用户供电。
     当浪涌电压过大,通流容量超过最大值,使防雷模块劣化,该模块中过流与过热过热脱扣装置会自动断开防雷模块回路,保护电源电路工作不受影响,防止火灾;此时防雷指示灯变红色,指示防雷器故障,提醒用户及时更换。

四、雷电计数器功能介绍
(1)雷电计数:当线路感应雷电及操作过电压时,计数器自动累计计数次数;
(2)按“读数”可显示雷击次数,平时计数显示器熄灭;

五、技术参数

型号
JM-X220/20KA
JM-X220/40KA
JM-X220/80KA
JM-X220/100KA
JM-X220/120KA
标称通流容量In(KA)
10
20
40
50
60
最大通流容量Imax(KA)
20
40
80
100
120
保护水平Up(KV)
1.5
1.8
2.5
2.8
3.2
标称工作电压
220VAC    50—60Hz
持续工作电压
275VAC
保护模式
L-N、N-PE或L-PE、N-PE;
接线端子
6-35MM2(多股铜芯线);
工作环境
-40℃~+85℃、相对湿度<95%
防雷劣化指示
正常绿色,劣化红色;
适用电源制式
TN系统;TT系统;IT系统;
外形尺寸
260*160*100mm
