电源防雷箱

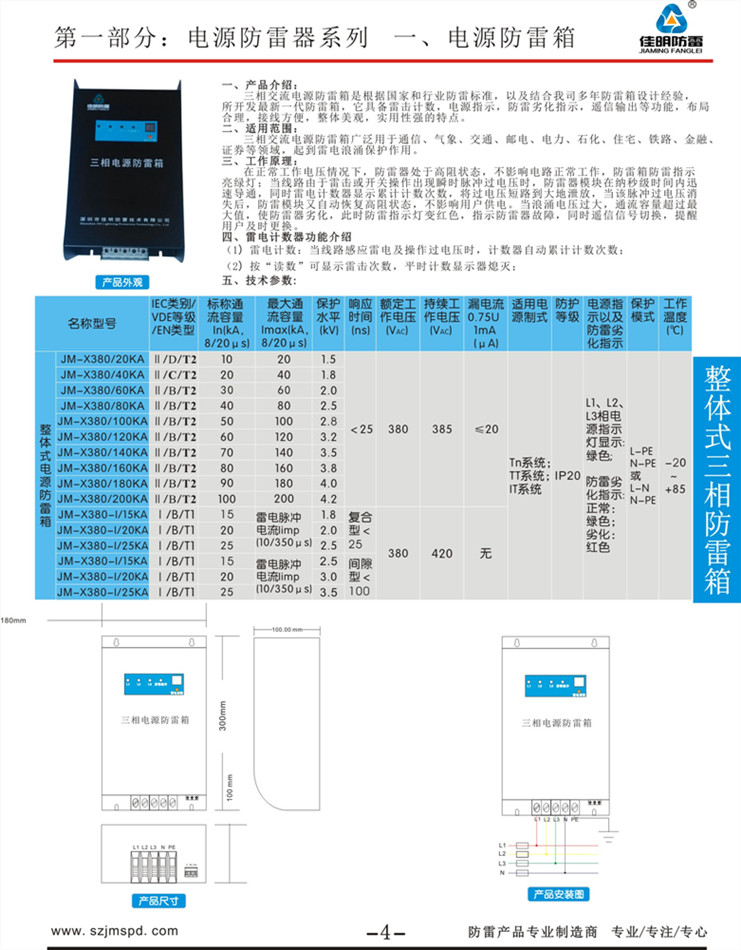

三相电源防雷箱(整体式)




一、产品介绍

      佳明三相交流电源防雷箱是根据国家和行业防雷标准,以及结合我司研发设计人员多年防雷箱设计经验,所开发最新一代防雷箱,它具备雷击计数,电源指示,防雷劣化指示,遥信输出等功能,布局合理,接线方便,整体美观,实用性强的特点。

二、适用范围

    三相交流电源防雷箱广泛用于通信、气象、交通、邮电、电力、石化、住宅、铁路、金融、证券等领域,起到雷电浪涌保护作用。

三、工作原理

在正常工作电压情况下,防雷模块处于高阻状态,不影响电路正常工作,防雷箱防雷指示亮绿灯(电源指示与防雷指示集成)。

当线路由于雷击或开关操作出现瞬时脉冲过电压时,防雷器模块在纳秒级时间内迅速导通,同时雷电计数器显示累计计数次数,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响用户供电。

当浪涌电压过大,通流容量超过最大值,使防雷模块劣化,该模块中过流与过热过热脱扣装置会自动断开防雷模块回路,保护电源电路工作不受影响,防止火灾;此时防雷指示灯变红色,指示防雷器故障,提醒用户及时更换。

四、雷电计数器功能介绍

1)雷电计数:当线路感应雷电及操作过电压时,计数器自动累计计数次数;

2)按“读数”可显示雷击次数,平时计数显示器熄灭;

五、技术参数

型号

JM-X380/20KA

JM-X380/40KA

JM-X380/80KA

JM-X380/120KA

标称通流容量In(KA)

10

20

40

60

最大通流容量Imax(KA)

20

40

80

120

保护水平UpKV

1.5

1.8

2.5

3.2

标称工作电压

380VAC

持续工作电压

385VAC

保护模式

L-NN-PEL-PEN-PE

接线端子

6-35MM2(多股铜芯线);

工作环境

40℃~+85℃、相对湿度<95%

防雷劣化指示

正常绿色,劣化红色;

适用电源制式

TN系统;TT系统;IT系统;

外形尺寸

300*180*100mm
