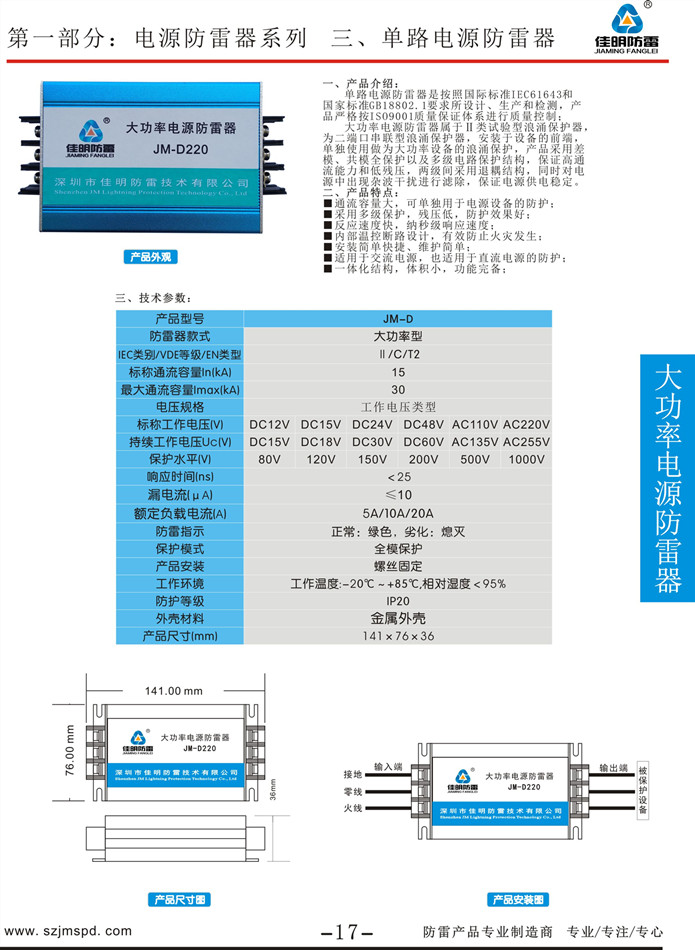

大功率电源防雷器说明书
一、产品介绍:
     大功率电源防雷器是按照国际标准IEC61643和国家标准GB18802.1、以及气象行业标准QX10.1-2002、通信行业YD/T1235.1-2002标准要求所设计、生产和检测,产品严格按ISO9001质量保证体系进行质量控制;
     大功率电源防雷器属于D级浪涌保护器,为二端口串联型浪涌保护器,用于多级防雷的末级保护,安装于设备的前端,单独使用做为大功率设备的浪涌保护,产品采用差模、共模全保护以及多级电路保护结构,保证高通流能力和低残压,两级间采用退耦结构,同时对电源中出现杂波干扰进行滤除,保证电源供电稳定,
     适用于各种低压交流、直流用电设备的防雷保护,如通讯设备、音响、影视设备、监控系统、精密仪器仪表、LED路灯等,能防止雷击所产生的感应过电压、浪涌过电流对设备的损坏.
二、产品特点:
■通流容量大,可单独用于电源设备的防护;
■采用多级保护,残压低,防护效果好;
■反应速度快,纳秒级响应速度;
■内部温控断路设计,有效防止火灾发生;
■安装简单快捷、维护简单;
■适用于交流电源,也适用于直流电源的防护;
■一体化结构,体积小,功能完备;
■防雷器带负载能力10-40A可选,满足各种大功率设备的工作要求;
三、技术参数
产品型号
JM-D12
JM-D15
JM-D24
JM-D48
JM-D110
JM-D220
IEC类别/VDE规格等级/EN类型
Ⅱ/C/T2
Ⅱ/C/T2
Ⅱ/C/T2
Ⅱ/C/T2
Ⅱ/C/T2
Ⅱ/C/T2
工作电压Un(V)
DC12V
DC15V
DC24V
DC48V
AC110V
AC220V
最大持续工作电压Uc(V)
DC15V
DC18V
DC30V
DC60V
AC135V
AC255V
标称通流容量In(KA)
10KA
最大通流容量Imax(KA)
20KA
电压保护水平Up(V)
100V
120V
150V
200V
350V
1000V
响应时间(ns)
≤1
漏电流(μA)
≤20
带负载能力
5A/10A/15A/20A
防雷指示
正常:亮绿灯;劣化:指示灯熄灭
保护模式
L-N;L-PE;N-PE(全模保护)
接口类型
栅栏式接线端子(螺钉型3P)
外壳材料
金属外壳
工作环境
-20℃~+80℃、相对湿度<95%
防护等级
IP20(符合IEC 60529/EN 60529)
