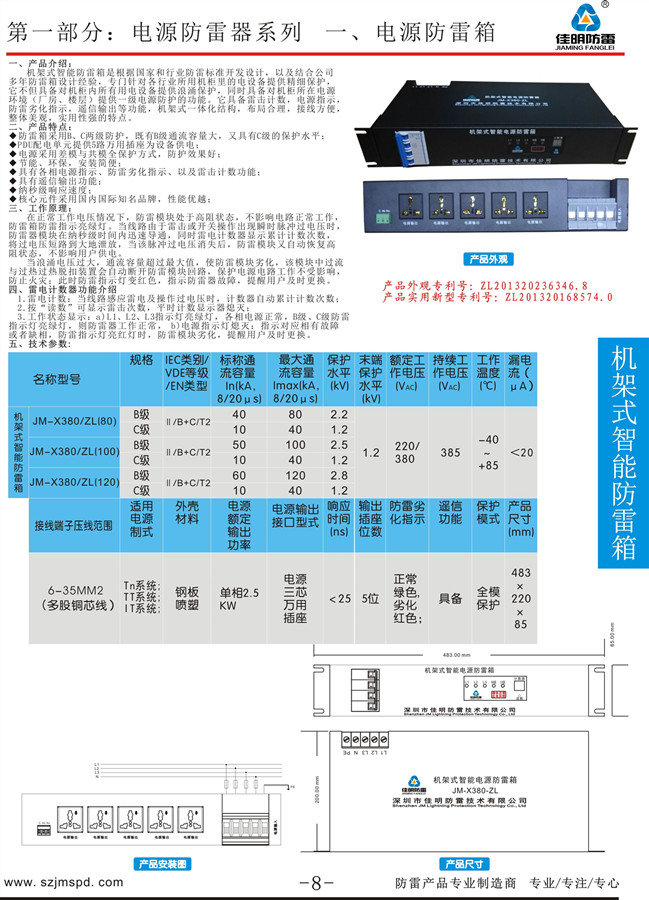

电源防雷箱

电源防雷箱(机架式 专利型)


产品实用新型专利号:201320168574.0
产品外观专利号    :201330236346.8
一、产品介绍:
       机架式智能防雷箱是根据国家和行业防雷标准开发设计,专门针对各行业机柜用电设备提供防雷保护,不但具备对机柜内所有用电设备提供浪涌精细保护,同时具备对机柜所在电源环境(厂房、楼层)提供一级电源防护的功能。它具备雷击计数,电源指示,防雷劣化指示,遥信输出等功能,机架式一体化结构,布局合理,接线方便,整体美观,实用性强的特点。
二、适用范围
       机架式智能防雷箱广泛用于通信、气象、交通、邮电、电力、石化、住宅、铁路、金融、证券、政府、军队、学校等领域,起到雷电浪涌保护作用。
三、产品特点:
◆集防雷功能与配电功能于一体;
◆专用于配电柜用电设备提供雷电浪涌保护,
◆防雷箱集成B、C两级防护,通流容量大,残压低,为设备提供精细保护;
◆PDU配电单元提供5路万用插座为设备供电;
◆电源采用差模与共模全保护方式,保护效果好;
◆具有各相电源指示,B、C 两级防雷劣化指示,以及雷击计数功能;
◆具有遥信输出功能;
◆纳秒级响应速度;
◆核心元件采用国内国际知名品牌,性能优越;
◆机架式结构,布局合理,安装简便;
四、技术参数:
产品型号
JM-X380/120KA
JM-X380/100KA
JM-X380/80KA
参数
B级
C级
B级
C级
B级
C级
标称通流容量In(KA)
60
10
100
10
40
10
最大通流容量Imax(KA)
120
40
50
40
80
40
保护水平Up(KV)
2.6
1.2
2.4
1.2
2.2
1.2
标称工作电压
220/380VAC (50~60Hz)
持续工作电压
385VAC
响应时间(ns)
<25nS
漏电流(μA)
≤20μA
末端保护水平(KV)
<1.2KV
电源接口形式
电源三芯万用插座
电源额定输出功率
2.5KW
输出插座位数
5位
接线端子
6-35MM2(多股铜芯线);
防雷劣化指示
正常绿色,劣化红色;
遥信输出
具备:No Nc  C
B级保护保护模式
L-PE、N-PE/L-N、N-PE
C级保护保护模式
全保护
适用电源制式
TN系统;TT系统;IT系统;
工作环境
温度:-40℃~+80℃,相对湿度<95%
外壳材料
钢板喷塑
尺寸(mm)
483×220×85mm


五、尺寸与安装示意图
