电力抄表综合保护器

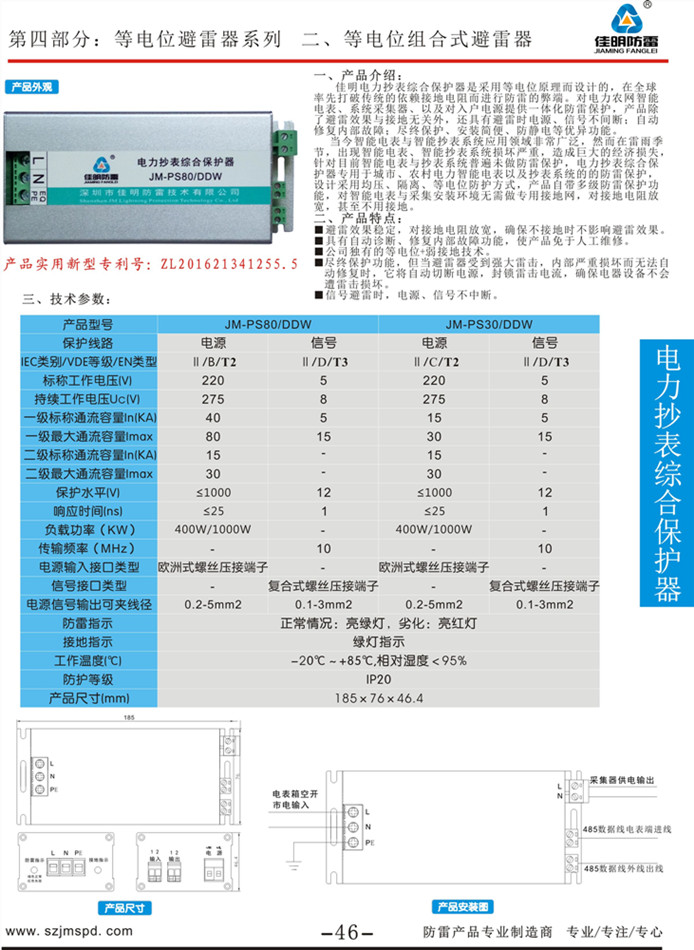

电力抄表综合保护器说明书
一、简介:
      佳明电力抄表综合保护器是采用等电位原理而设计的,在全球率先打破传统的依赖接地电阻而进行防雷的弊端。对电力农网智能电表、系统采集器、以及对入户电源提供一体化防雷保护,产品除了避雷效果与接地无关外,还具有避雷时电源、信号不间断;自动修复内部故障;尽终保护、安装简便、防静电等优异功能。
      当今智能电表与智能抄表系统应用领域非常广泛,然而在雷雨季节,出现智能电表、智能抄表系统损坏严重,造成巨大的经济损失,针对目前智能电表与抄表系统普遍未做防雷保护,电力抄表综合保护器专用于城市、农村电
力智能电表以及抄表系统的的防雷保护,设计采用均压、隔离、等电位防护方式,产品自带多级防雷保护功能,对智能电表与采集安装环境无需做专用接地网,对接地电阻放宽,甚至不用接地。
二、产品特点:
1) 避雷效果稳定,与接地电阻大小无关,甚至不接地线也不影响避雷效果。
2) 具有自动诊断、修复内部故障功能,使产品免于人工维修。
3) 尽终保护功能,但当避雷器受到强大雷击,内部严重损坏而无法自动修复时,它将自动切断电源,封锁雷击电流,确保电器设备不会遭雷击损坏。
4) 信号避雷时,电源、信号不中断。

三、技术参数:

型号
JM-PS80/DDW
保护线路
电源
信号
工作电压(V)
220VAC
5
最大持续运行电压Uc
275VAC
6
传输频率(Hz)M
10
一级标称放电电流(8/20μs)KA
40
5
一级最大放电电流(8/20μs)KA
80
15
一级电源电压保护水平Up(V)
≤2.2KV
二级最大放电电流(8/20μs)KA
30KA
二级末端保护水平Up(V)
≤1.0KV
≤15
电源输出带负载能力
≤400W(根据需要)
接口型号
2P接线端子
2P接线端子
可夹紧导线最小和最大截面积
1-13mm²
0.1-3 mm²
响应时间Tn(ns)
25
1
防雷电源指示
正常情况:亮绿灯,劣化:亮红灯
接地指示
接地绿色
工作环境
温度:-20℃~+80℃,相对湿度<95%
防护等级
IP20
