等电位防雷系列

等电位电源信号避雷器(+工控)

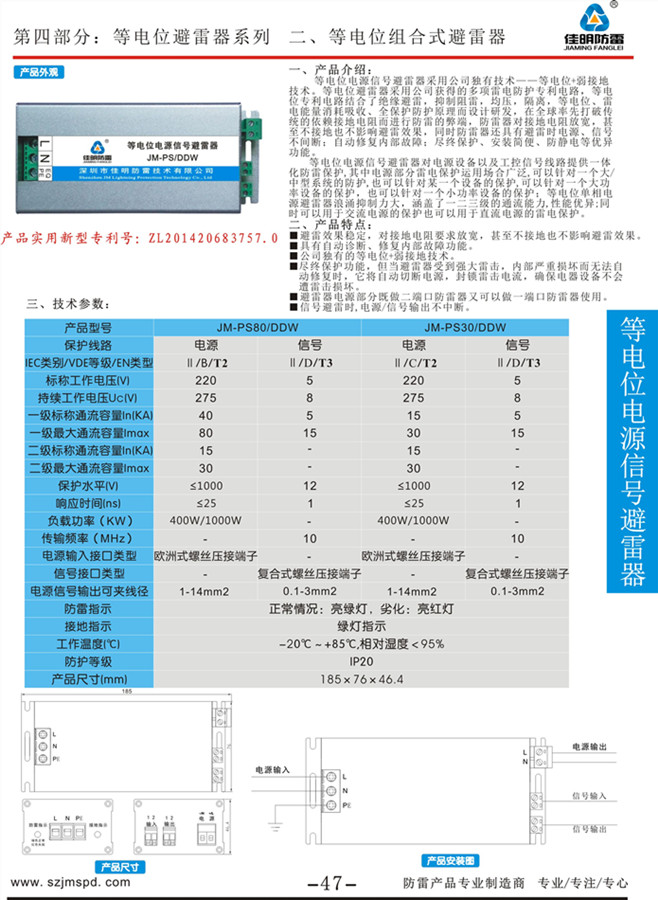

等电位电源信号避雷器说明书
一、简介:
       等电位电源信号避雷器采用公司独有技术——等电位+弱接地技术。等电位避雷器采用公司获得的多项雷电防护专利电路,等电位专利电路结合了绝缘避雷,抑制阻雷,均压,隔离,等电位、雷电能量消耗吸收、全保护防护原理而设计研发,在全球率先打破传统的依赖接地电阻而进行防雷的弊端,防雷器对接地电阻放宽,甚至不接地也不影响避雷效果,同时防雷器还具有避雷时电源、信号
不间断;自动修复内部故障;尽终保护、安装简便、防静电等优异功能。
      等电位电源信号避雷器对电源设备以及工控信号线路提供一体化防雷保护,其中电源部分雷电保护运用场合广泛,可以针对一个大/中型系统的防护,也可以针对某一个设备的保护,可以针对一个大功率设备的保护,也可以针对一个小功率设备的保护;等电位单相电源避雷器浪涌抑制力大,涵盖了一二三级的通流能力,性能优异;同时可以用于交流电源的保护也可以用于直流电源的雷电保护。

二、产品特点:
■避雷效果稳定,对接地电阻要求放宽,甚至不接地也不影响避雷效果。
■具有自动诊断、修复内部故障功能。
■公司独有的等电位+弱接地技术。
■尽终保护功能,但当避雷器受到强大雷击,内部严重损坏而无法自动修复时,它将自动切断电源,封锁雷击电流,确保电器设备不会遭雷击损坏。
■避雷器既做二端口防雷器又可以做一端口防雷器使用。
■信号避雷时,电源/信号输出不中断。

三、技术参数:

型号
JM-PS/DDW
保护线路
电源
信号
工作电压(V)
220VAC
5
最大持续运行电压Uc
275VAC
6
传输频率(Hz)M
10
一级标称放电电流(8/20μs)KA
40
5
一级最大放电电流(8/20μs)KA
80
15
一级电源电压保护水平Up(V)
≤2.2KV
二级最大放电电流(8/20μs)KA
30KA
二级末端保护水平Up(V)
≤1.0KV
≤15
电源输出带负载能力
≤400W(根据需要)
接口型号
2P接线端子
2P接线端子
可夹紧导线最小和最大截面积
1-13mm²
0.1-3 mm²
响应时间Tn(ns)
25
1
防雷电源指示
正常情况:亮绿灯,劣化:亮红灯
接地指示
接地绿色
工作环境
温度:-20℃~+80℃,相对湿度<95%
防护等级
IP20
