单路电源防雷器

智能型单相电源防雷器

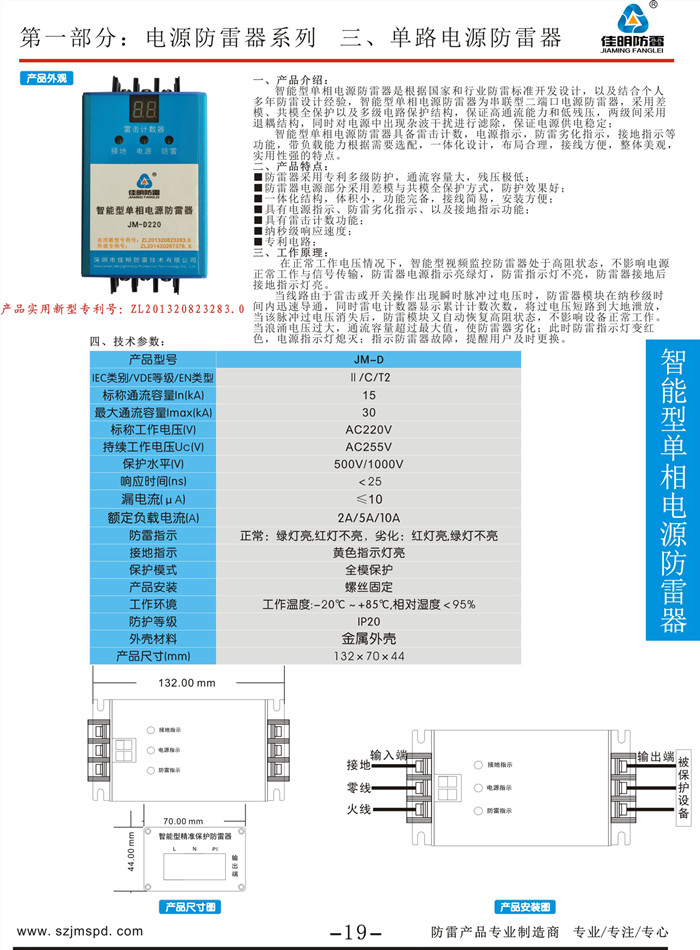

智能型单相电源防雷器说明书

专利号:ZL201320823283.0

ZL201430267376.X

一共有外观与实用新型两个专利

一、产品介绍:

智能型单相电源防雷器是根据国家和行业防雷标准开发设计,以及结合个人多年防雷设计经验,智能型单相电源防雷器为串联型二端口电源防雷器,采用差模、共模全保护以及多级电路保护结构,保证高通流能力和低残压,两级间采用退耦结构,同时对电源中出现杂波干扰进行滤除,保证电源供电稳定;智能型单相电源防雷器具备雷击计数,电源指示,防雷劣化指示,接地指示等功能,带负载能力根据需要选配,一体化设计,布局合理,接线方便,整体美观,实用性强的特点。

二、适用范围:

    智能型单相电源防雷器广泛用于通信、气象、交通、邮电、电力、石化、住宅、铁路、金融、证券、政府、军队、学校等领域,起到雷电浪涌保护作用。

三、产品特点:

监控防雷器采用专利多级防护,通流容量大,残压极低;

监控防雷器电源部分采用差模与共模全保护方式,防护效果好;

一体化结构,体积小,功能完备,接线简易,安装方便;

具有电源指示、防雷劣化指示、以及接地指示功能;

具有雷击计数功能;

纳秒级响应速度;

专利隔离电路;

四、工作原理:

在正常工作电压情况下,智能型视频监控防雷器处于高阻状态,不影响电源正常工作与信号传输,防雷器电源指示亮绿灯,防雷指示灯不亮,防雷器接地后接地指示灯亮。

当线路由于雷击或开关操作出现瞬时脉冲过电压时,防雷器模块在纳秒级时间内迅速导通,同时雷电计数器显示累计计数次数,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响设备正常工作。

当浪涌电压过大,通流容量超过最大值,使防雷器劣化;此时防雷指示灯变红色,电源指示灯熄灭;指示防雷器故障,提醒用户及时更换。

五、技术参数:



JM-D60

JM-D120

JM-D220

标称工作电压Un

60

120VAC

220VAC

最大持续工作电压Uc

75

150VAC

240VAC

标称放电电流In8/20μs

10KA

10KA

10KA

最大放电电流Imax8/20μs

20KA

20KA

20KA

电压保护水平Up

160V

300V

500V

防护模式

差模、共模全保护

响应时间

25ns

带负载能力

2-20A

滤波功能

具备

温度范围

-40+85

接口类型

3P接线端子

外壳材料

铝合金外壳

防护等级

IP20

接地指示功能

防雷器接地后,黄色灯指示

防雷与电源指示

正常情况:绿灯亮,红灯不亮;劣化状态:红灯亮,绿灯不亮

外形尺寸(长×宽×高)

134×76×46mm
